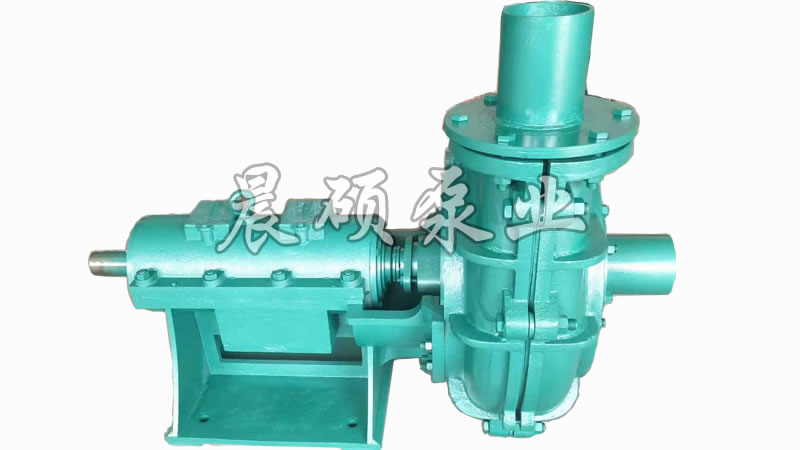

PNJB型系列襯膠泵

產品簡介：PNJB型系列襯膠泵說明：PNJB型系列襯膠泵特點：PNJ、PNJB、PNJF型泵系單級單吸離心式襯膠泵，可輸送各類不含有尖角的固體顆粒的礦漿。輸送礦漿*大濃度不超過65%（重量計），溫度不得超過60℃。兩種泵結構型式相同，但材質不同，PNJF型泵專用于輸送有腐蝕性礦漿。PNJB型系列襯

電話咨詢：131-9167-6169

在線咨詢

產品介紹性能參數

晨碩泵業專業技術人員免費為您選型，歡迎來電咨詢13191676169！

PNJB型系列襯膠泵說明：

PNJB型系列襯膠泵特點：PNJ、PNJB、PNJF型泵系單級單吸離心式襯膠泵，可輸送各類不含有尖角的固體顆粒的礦漿。輸送礦漿*大濃度不超過65%（重量計），溫度不得超過60℃。兩種泵結構型式相同，但材質不同，PNJF型泵專用于輸送有腐蝕性礦漿。

PNJB型系列襯膠泵材質：根據用途不同，PNJ、PNJB、PNJF型泵的泵軸分別用*質碳素鋼、鎳鉻鋼制成，護套分別為耐磨橡膠、耐磨耐酸橡膠與鋼板合制而成，葉輪為鑄鋼制骨架（25PN、25PNJF型泵為鑄鐵制骨架）分別外襯耐磨橡膠、耐磨耐酸、橡膠制成。

密封形式：PNJ、PNJF型泵有填料和付葉輪兩種不同的密封結構（25PNJ、25PNJF型泵只有付葉輪密封結構）。密封結構*般按填料密封供貨。若選用付葉輪密封，訂貨時必須說明。泵用付葉輪密封時，進口灌注高度不超過5米水柱（25PNJ、25PNJF型泵不超過1.5米水柱）。

2PNJB、2PNJFB的排出口可按45°間隔旋轉不同方向。4PNJFB的排出口在270°范圍內可按45°間隔旋轉不同方向。6PNJB、6PNJFB的排出口在270°范圍內可按30°間隔旋轉不同方向。25PNJ、25PNJF的排出口可按90°間隔旋轉不同方向，在沒有特殊說明的情況下，供貨*律為垂直向上出口。泵的旋轉方向，從傳動方向看為逆時針旋轉。

襯膠泵性能參數表：（以下為您提供部分參數，如需更多資料請您咨詢131-9167-6169專業報價員為您提供精準選型與報價）

型號	流量Q		揚程 H	轉速 N（轉/分）	功率N		效率 N（%）	葉輪直徑 D2(毫米)	泵重（公斤）
型號	米3/時	升/秒	揚程 H	轉速 N（轉/分）	軸功率	配代電機	效率 N（%）	葉輪直徑 D2(毫米)	泵重（公斤）
25PNJ 25PNJF	12	3.33	14	1430	1.2	3 Y100L2-4	38	195	127
	15	4.17	13		1.3		40
	18	5	11.5		1.4		40
2PNJB 2PNJFB (2PNJA) (2PNJFA)	27	7.5	40	1900	10.5	18.5 Y180M-4	28	277	400
	40	11.1	38		11.8		35
	50	13.9	36		12.3		40
2PNJB 2PNJFB (2PNJA) (2PNJFA)	27	7.5	22	1470	5.4	11 Y160M-4	30	277	400
	40	11.1	21		6.17		37
	50	13.9	19		6.47		40
4PNJA 4PNJFA	95	26.4	43	1470	25.3	55 Y250M-4	44	460	400
	130	36.5	41		29		50
	160	44.5	40		31		56
4PNJA 4PNJFA	80	22.2	30.5	1230	15.1	30 Y200L-4	44	360	460
	110	30.6	28.5		17.1		50
	136	37.8	28		18.2		57
6PNJB 6PNJFB (6PNJA) (6PNJFA)	250	69.5	38	980	44.6	75 Y315SL-4	58	490	1070
