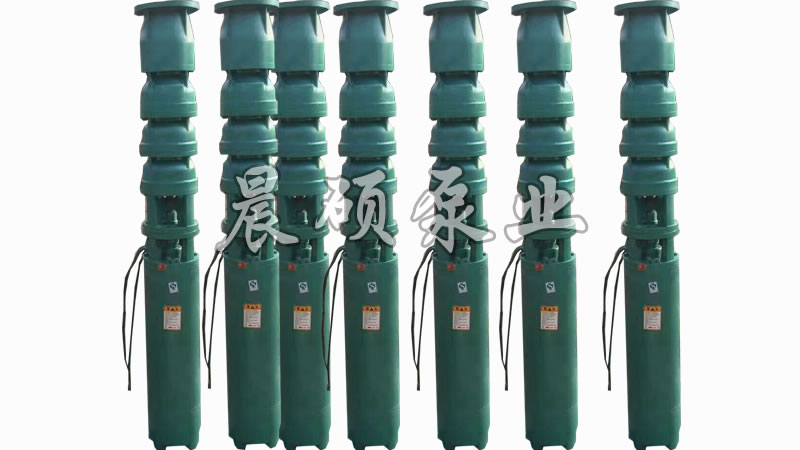

QJ型系列潛水泵

產品簡介：QJ型井用潛水電泵(深井泵)產品概述：QJ型井用潛水電泵是電機與水泵直聯*體潛入水中工作的提水機具，它適用于從深井提取地下水、也可用于河流、水庫、水渠等提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。QJ型井用潛水電泵

電話咨詢：131-9167-6169

在線咨詢

產品介紹性能參數

晨碩泵業專業技術人員免費為您選型，歡迎來電咨詢13191676169！

QJ型井用潛水電泵(深井泵)產品概述：

QJ型井用潛水電泵是電機與水泵直聯*體潛入水中工作的提水機具，它適用于從深井提取地下水、也可用于河流、水庫、水渠等提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

QJ型井用潛水電泵(深井泵)產品特點：

1、電機、水泵*體，潛入水中運行，安全可靠。

2、對井管、揚水管無特殊要求(即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用)。

3、安裝、使用、維護方便簡單，占地面積小、不需建造泵房。

4、結構簡單、節省原材料。

潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。

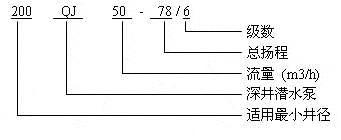

QJ型井用潛水電泵(深井泵)型號意義：

QJ型井用潛水電泵(深井泵)使用條件：

QJ型井用潛水泵可在下列條件下連續運行使用：

1.額定頻率為50HZ，額定電壓為380±5%V的三相交流電源。

2.水泵進水口必須在動水位1米位以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深*少在1米以上。

3.水溫*般不得高于20℃.

4.水質要求：（1）水中含砂量不大于0.01%（重量比）；

（2）PH值在6.5~8.5范圍；

（3）氯離子含量不大于400毫克/升。

5.要求井正值，井壁光滑，不得有井管錯開。

QJ型井用潛水電泵(深井泵)結構說明：

1、QJ型井用潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。

潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。

2、潛水泵每級導流殼中裝有*個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成*體。

3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。

4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞*層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包*層橡膠帶（自行車?yán)飵В┮苑罎B水。

6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。

7、電機上端有*個注水孔，有*個放氣孔，下部有*個放水孔。

8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。

QJ型井用潛水電泵(深井泵)工作原理：

開泵前，吸入管和泵內必須充滿液體。開泵后，葉輪高速旋轉，其中的液體隨著葉片*起旋轉，在離心力的作用下，飛離葉輪向外射出，射出的液體在泵殼擴散室內速度逐漸變慢，壓力逐漸增加，然后從泵出口，排出管流出。此時，在葉片中心處由于液體被甩向周圍而形成既沒有空氣又沒有液體的真空低壓區，液池中的液體在池面大氣壓的作用下，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

QJ型井用潛水電泵(深井泵)深井泵的用途與特點：

QJ型井用潛水電泵是根據國家標準設計的節能產品，廣泛用于農田灌溉、工礦企業的供排水和高原、山區的人、畜用水。

該型泵由QJ潛水泵和YQS型潛水電機組成*體潛入水下進行工作。具有結構簡單、體積小、重量輕、安裝、維修方便，運行安全、可靠、高效節能等特點。

QJR型系列井用耐熱潛水泵是與井用耐熱潛水三相異步電動機直接聯成*體，組裝成的耐熱潛水電泵，耐熱水溫可達100°C，是潛入井中，提取地?zé)崴挠行C(jī)具；地?zé)崾?種*廉價，*清潔，用之不竭的*新能源，現今廣泛應用于采暖，醫療，洗浴，養殖，種植，工農業，廠礦企業，娛樂服務，保健設施等許多方面。它具有泵機合*，結構簡單，運行可靠，無噪音，性能*良，機組效率高，安裝維修方便；并具有耐熱，防腐，抗老化等諸多*點，是堤取地?zé)崴?新產品。

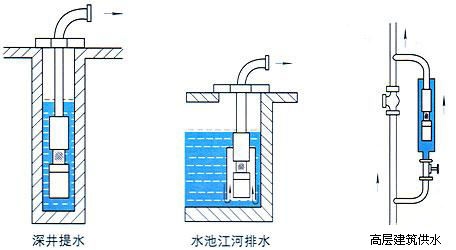

種類

1、立式豎直使用，比如在*般的水井中；

2、斜式使用，比如在礦井有斜度的巷道中；

3、臥式使用，比如在水池中使用

QJ型井用潛水電泵(深井泵)注意事項：

1.井用潛水泵應使用在含砂量低于0.01%的清水源，泵房內設預潤水箱，容量應滿足*次啟動所預潤水量。

2.新裝或經過大修的深井泵，應調整泵殼與葉輪的間隙，葉輪在運轉中不得與殼體摩擦。

3.深井泵在運轉前應將清水通入軸與軸承的殼體內進行預潤。

4.深井泵啟動前，檢查項目應符合下列要求：

1）底座基礎螺栓已緊固；

2）軸向間隙符合要求，調節螺栓的保險螺母已裝好；

3）填料壓蓋已旋緊并經過潤滑；
